04S531-3湿陷性黄土地区给水排水检漏井图集

04s531 3图集是一款非常实用的排水检漏井图集，主要为大家讲解的是圆形砖砌给水排水检漏井、砌砖井钢筋混凝土井盖板、矩形钢筋混凝土排水双井联、三井联等相关知识，欢迎有需要的朋友到绿色资源网下载使用！

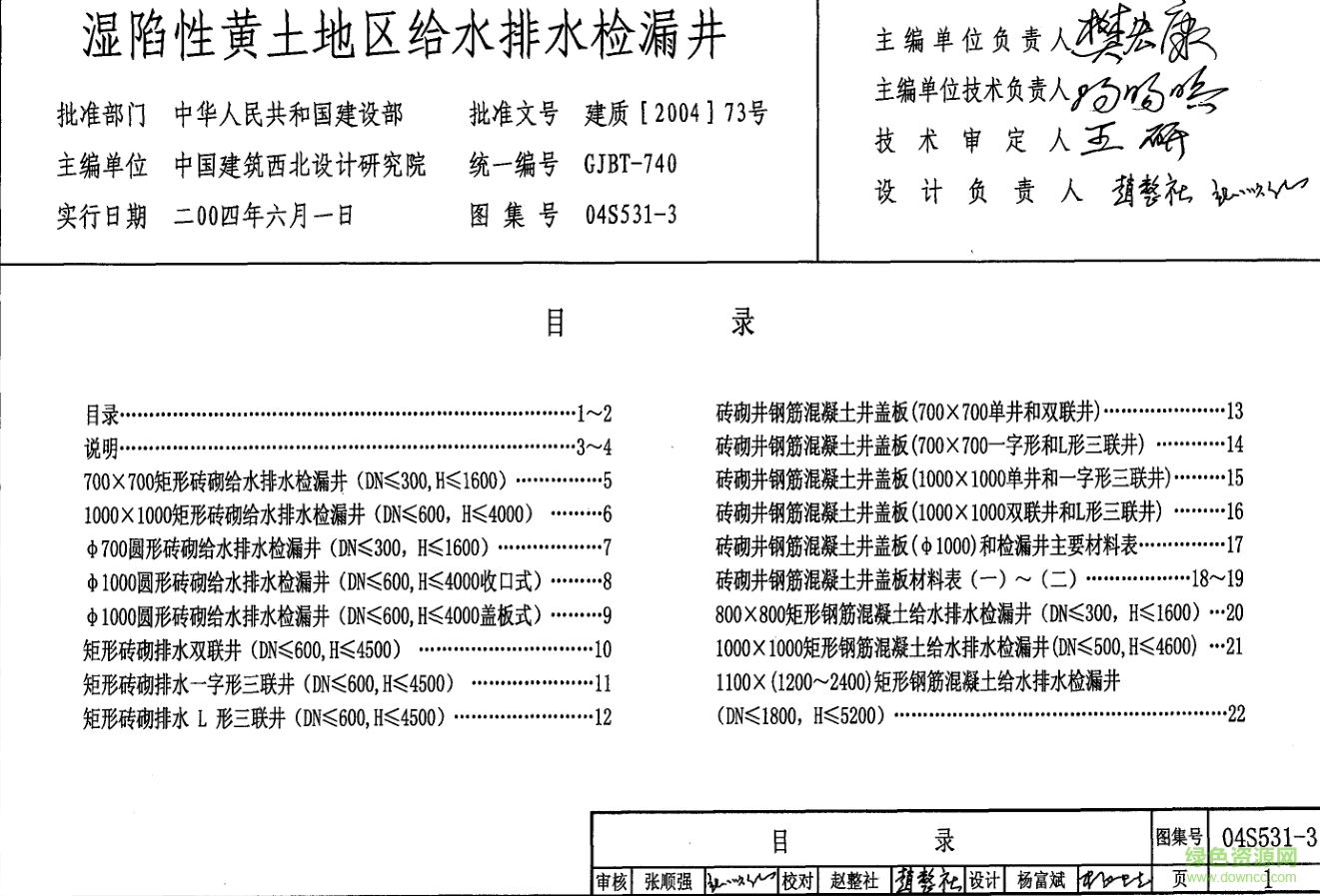

04S531-3图集目录

目录1

说明3

700×700矩形砖砌给水排水检漏井（DN≤300，H≤1600）51000×1000矩形砖砌给水排水检漏井（DN≤600，H≤4000）6

Ф700圆形砖砌给水排水检漏井（DN≤300，H≤1600）7

Ф1000圆形砖砌给水排水检漏井（DN≤600，H≤4000收口式）8

Ф1000圆形砖砌给水排水检漏井（DN≤600，H≤4000盖板式）9

矩形砖砌排水双联井（DN≤600，H≤4500）10

矩形砖砌排水一字形三联井（DN≤600，H≤4500）11

矩形砖砌排水L形三联井（DN≤600，H≤4500）12

砌砖井钢筋混凝土井盖板（700×700单井和双联井）13

砌砖井钢筋混凝土井盖板（700×700一字形和L形三联井）14

砌砖井钢筋混凝土井盖板（1000×1000单井和一字型三联井）15

砌砖井钢筋混凝土井盖板（1000×1000双联井和L形三联井）16

砌砖井钢筋混凝土井盖板（Ф1000）和检漏井主要材料表17

砌砖井钢筋混凝土井盖板材料表（一）～（二）18

800×800矩形钢筋混凝土给水排水检漏井（DN≤300，H≤1600）201000×1000矩形钢筋混凝土给水排水检漏井（DN≤500，H≤4600）211100×（1200～2400）矩形钢筋混凝土给水排水检漏井（DN≤1800，H≤5200）22

矩形钢筋混凝土排水双联井（DN≤600，H≤5200）23

矩形钢筋混凝土排水一字形三联井（DN≤600，H≤5200）24

矩形钢筋混凝土排水L形三联井（DN≤600，H≤5200）25

钢筋混凝土井井盖板[（800×800）单井和1200×1200双联井]26

钢筋混凝土井井盖板[1100×（1200～2400）]27

钢筋混凝土井井盖板（800×800和1000×1000一字形三联井）28

钢筋混凝土井井盖板（800×800双联井和1200×1200一字形三联井）29

钢筋混凝土井井盖板（800×800和1000×1000L形三联井）30

钢筋混凝土井井盖板（1200×1200双联井和L形三联井）31

钢筋混凝土井井盖板材料表（一）～（五）32

钢筋混凝土检漏井钢筋表（一）～（五）37

钢筋混凝土检漏井主要材料表42

管道穿越井壁、沟壁构造图43
